バイアル

バイアルの形状

スクリュー型

手で締めるタイプです。キャップの再利用が可能です。

クリンプ型

アルミシールをクリンパーで締めるタイプです。キャップの再利用はできません。

スナップ型

ワンタッチで締めるタイプです。キャップの再利用は可能ですが、繰り返し使用すると緩くなることがあるので注意が必要です。

セプタム

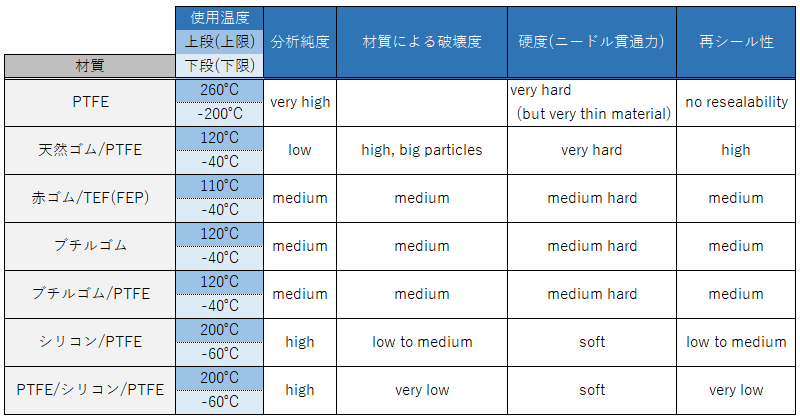

各セプタム材質の特性をまとめた表です。用途に合わせたセプタムをお選びください。

セプタムガイド

主なラインナップ

GC、LC用オートサンプラーに対応する様々なバイアルをご用意しております。
各商品のラインナップに対応装置メーカー（Agilent、島津、Watersのみ）を表示しております。ただし、同メーカーでも機種によっては対応していない物もございます。
また、こちらに載せていないメーカー（日立、PerkinElmer、Thermo Scientificなど）の対応表もございます。お問い合わせいただくか、こちらのカタログ（P.8～P.20）の早見表でご確認ください。

Macherey-Nagel社製バイアル

Macherey-Nagel社VialFinderページへのリンク

ナーゲル社では便利なバイアルファインダーを利用しておりますので下記ページもご利用ください。

Macherey-Nagel社 VialFinder

Macherey-Nagel社VialFinderGC、LC用（スクリュー型、クリンプ型、スナップ型）

スクリュー型は、標準口径(N8)とN9口径と広口径(N10,13)を用意しております。こちらにN9口径のラインナップの一部を紹介しております。その他のスクリュー型は、カタログp22～28、37、38にございます。

スクリュー型の主なラインナップ

N9スクリュー型（バイアル）

写真
品番	702282	702293	702283	702284	702078	702079	702007	702008	702500	702010	702009	702172
色	clear	amber	clear	amber	clear	amber	clear	amber	clear	clear	clear	amber
材質	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス	ポリプロピレン	ポリプロピレン	ポリプロピレン	ポリプロピレン
ラベル	なし	なし	あり	あり	あり	あり	なし	なし	なし	なし	なし	なし
容量	1.5mL	1.5mL	1.5mL	1.5mL	1.5mL	1.5mL	0.2ml	0.2ml	1.5ml	0.7ml	0.3mL	0.3mL
特記					シラン化処理済	シラン化処理済			目盛付き
入数	100	100	100	100	100	100	100	100	100	100	100	100
対応メーカー	Agilent（GC,LC）・島津（GC,LC）・Waters

N9スクリュー型（キャップ）

写真
品番		702732	702080	702081	702082	702147	702287	702287.1	702036	702037	702038	702107	702026	702288	702288.1	702039	702040	702083	702109	702027	702035	702084	702085
セプタム種類		Red Rubber/FEP					Silicone/PTFE							Silicone/PTFE、スリット付き							PTFE/Silicone/PTFE
キャップの色		青	黒	赤	緑	黄	白	青	黒	赤	緑	黄	濃い青	白	青	黒	赤	緑	黄	濃い青	青	赤	緑
特記													セプタム一体型							セプタム一体型
入数		100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
対応メーカー	Agilent(GC)	○				×	×	○	×	○		×	○	×	×	×	×	×	×	×	○
	Agilent(LC)	○				×	×	○	×	×		×	○	×	○	×	○	○	×	○	○
	島津(GC)	○				○	×	○	○	○		○	○	×	×	×	×	×	×	×	×
	島津(LC)	×				×	×	○	○	○		○	○	×	○	○	○	○	○	○	×
	Waters	×				×	○	○	○	○		×	○	○	○	○	○	○	×	○	×

クリンプ型は、標準口径(N8,ただし微量サイズのみ)と広口径(N11,13)を用意しております。こちらにN11口径のラインナップの一部を紹介しております。その他のクリンプ型は、カタログp21、29～33、36にございます。

クリンプ型の主なラインナップ

N11クリンプ型（バイアル）

写真
品番	70201HP	70201HP.2	702885	702892	702075	702076	702891	702014
色	clear	amber	clear	amber	clear	amber	clear	amber
材質	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス
ラベル	なし	なし	あり	あり	あり	あり	なし	なし
容量	1.5mL	1.5mL	1.5mL	1.5mL	1.5mL	1.5mL	0.2mL	0.2mL
特記					シラン化処理済	シラン化処理済
入数	100	100	100	100	100	100	100	100
対応メーカー	Agilent（GC,LC）・島津（GC,LC）・Water						Agilent（GC,LC）・島津（GC,LC）

N11クリンプ型（キャップ）

写真
品番		70256	70231.1	70231.2	70231.3	70231.4	702730	702730.1	702730.2	702730.3	70288	70288.1	70288.2	70288.3	702995	702995.1	702995.2	702995.3
セプタム種類		Natural rubber/Butyl red-orange/TEF					Red Rubber/FEP				Silicone/PTFE				PTFE/Silicone/PTFE
キャップの色		銀	緑	赤	青	黄	銀	緑	赤	青	銀	緑	赤	青	銀	緑	赤	青
入数		100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100
対応メーカー	Agilent(GC)	○					○				○				○
	Agilent(LC)	○					○				○				○
	島津GC	×					×				○				○
	島津LC	×					×				○				×
	Waters	×					×				○				○

スナップ型は、N11口径のラインナップの一部を紹介しております。その他のスナップ型は、カタログp34、35にございます。

スナップ型の主なラインナップ

N11スナップ型（バイアル）

写真
品番	702714	702713	702712	702709	702174	702809	702173
色	clear	clear	amber	clear	clear	clear	amber
材質	ガラス	ガラス	ガラス	ガラス	ポリプロピレン	ポリプロピレン	ポリプロピレン
ラベル	なし	あり	あり	なし	なし	なし	なし
容量	1.5mL	1.5mL	1.5mL	0.2mL	0.7mL	0.3mL	0.3mL
入数	100	100	100	100	100	100	100
対応メーカー	Agilent（LC）・島津（LC）・Water

N11スナップ型（キャップ）

写真
品番		702731	702063	702063.208	702710	702710.1	702095	702710.208	702064	702717.2	702143	702717.208
セプタム種類		Red Rubber/FEP			Silicone/PTFE				Silicone/PTFE、スリット付き
キャップの色		白	青	うすい青	白	青	赤	うすい青	白	青	赤	うすい青
特記		ハードキャップ		ソフトキャップ	ハードキャップ			ソフトキャップ	ハードキャップ			ソフトキャップ
入数		100	100	100	100	100	100	100	100	100	100	100
対応メーカー	Agilent(LC)	○			×	○	×	○	○	×	×	×
	島津(LC)	×			○	○	×	○	○	○	○	○
	Waters	×			×	○	○	×	×	○	○	×

インサートバイアル

サンプルが微量な場合、標準バイアルに微量インサートを入れてお使いになると便利です。
こちらに紹介しておりますインサートバイアルは、上に紹介しておりますN9スクリュー型・N11クリンプ型・N11スナップ型共通でお使いいただけますが、念のためにお問い合わせいただくか、カタログをご覧になり確認をお願いします。

写真
品番	702825	702716	702813	702077	702818	702818.1	702819
色	clear	clear	clear	clear	clear	clear	transparent
材質	ガラス	ガラス	ガラス	ガラス	ガラス	ガラス	ポリプロピレン
容量	0.3mL	0.25mL	0.2mL	0.2mL	0.1mL	0.1mL	0.1mL
特記			シラン化処理済			シラン化処理済
入数	100	100	100	100	100	100	100
対応メーカー	Agilent（GC,LC）・島津（GC,LC）				Agilent（GC,LC）・島津（GC,LC）・Water

ヘッドスペース用

スクリュー型のN18口径を用意しております。クリンプ型はN20口径を用意しております。以下にラインナップの一部を紹介しております。その他のヘッドスペースバイアルはカタログp41～46にございます。

ヘッドスペース用の主なラインナップ

N18スクリュー型（バイアル）

写真
品番	702866	702826	702826.2
色	clear	clear	clear
材質	ガラス	ガラス	ガラス
ラベル	なし	なし	なし
容量	10mL	20mL	20mL
入数	100	100	100
対応メーカー	Agilent、島津（AOC-5000/AOC-6000）

N18スクリュー型（キャップ）

写真
品番		702055	702827	702072
セプタム種類		Silicone/PTFE		Red Rubber/TEF
キャップのタイプ		Magnetic screw caps
入数		100	100	100
対応メーカー	アジレント	○	×	×
対応メーカー	島津（AOC-5000/ AOC-6000）	○	○	○

N20クリンプ型（バイアル）

写真
品番	702918	702261	702924	702263	702263.2
色	clear	clear	clear	clear	amber
材質	ガラス	ガラス	ガラス	ガラス	ガラス
ラベル	なし	なし	なし	なし	なし
容量	0.3mL	0.25mL	0.1mL	0.1mL	0.1mL
形状	平底	平底	丸底	丸底	丸底
入数	100	100	100	100	100
対応メーカー	Agilent		Agilent、島津（AOC-5000/AOC-6000、HS-20/HS-20Trap,HT200H）

N20クリンプ型（キャップ）

写真
品番		70234.1	70234	702093	702094	702091	702071	702927	702835	702928	702929
セプタム種類		Butyl/PTFE (high purity)	Butyl/PTFE	Silicone/PTFE			Butyl/PTFE (high purity)	Silicone/PTFE		Butyl/PTFE (high purity)	Silicone/PTFE
キャップのタイプ		Center hole caps					Pressure release caps			Magnetic crimp caps
入数		100	100	100	100	100	100	100	100	100	100
対応メーカー	アジレント	○	○	×	○	×	○	×	○	×	○
	島津 (AOC-5000/ AOC-6000)	×	×	×	×	×	×	×	×	○	○
	島津 (HS-20/ HS-20Trap,HT200H)	×	×	○	○	○	×	○	○	×	×
